DJ-3塔板(DJ型复合塔板)
发布者:
塔内件
厂家 发布时间:2022-11-16 浏览次数:1323
DJ-3塔板(DJ型复合塔板)

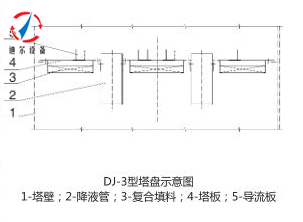

DJ-3型塔板是一种复合型塔板,具有大通量、高弹性和高效率的优良特性,是采用空中复合填料专利技术在DJ-2型塔板下方复合上一薄层规整填料而形成的(下图1)。塔板间的雾沫夹带造成了液体的纵向返混,对塔板效率有很大的影响。当负荷高时,雾沫夹带会严重影响塔板效率,甚至引起雾沫夹带液泛。填料层处于气相空间,起到了抑制雾沫夹带作用,同时改善了塔板间的气相分布,使塔板效率提高10%~15%(下图3),气相通量提高15%~20%。对于气液负荷都较高的操作,效果尤其明显。当负荷低时,塔板漏液,填料层又起了气液传质作用,使塔板效率得以提高。而在正常负荷范围内,筛孔的随机漏液与上升的气相在填料层内进一步传质,增加了塔板的分离效果。
左下图表明当F>1m/s(kg/m”)”时,没有复合填料的DJ-2型塔板的雾沫夹带量迅速上升,而设置了复合填料的DJ-3型塔板的雾沫夹带量要小得多。显然,塔板下方空中复合的填料拦截了气相从下层塔板夹带的大部分液沫,环已烷-正庚烷物系测试的精馏塔板效率的实验结果证实DJ-3型塔板的塔板效率明显高于DJ-2型塔板,并明显高于普通F1浮阀塔板(下图3)。工业应用中可用DJ-3型塔板一对一替换F1浮阀塔板,实现扩能改造。
