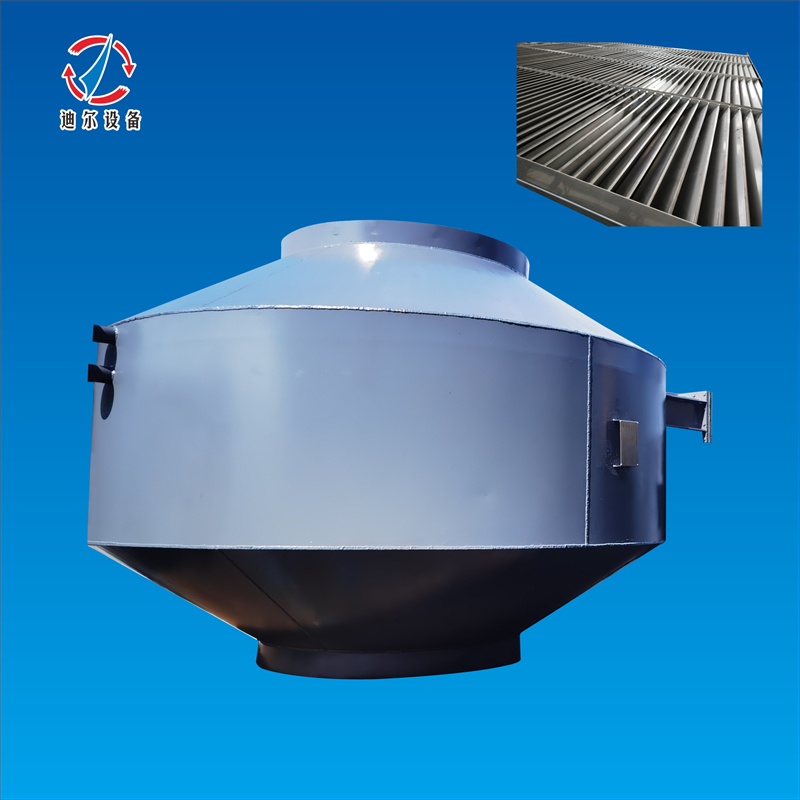

焦化项目脱硫装置管道迷宫式捕雾器产品介绍:
焦化厂的脱硫装置中一般都会用到捕雾器,捕雾器又称迷宫式捕雾器、不锈钢迷宫式百叶窗型捕雾器,也称高效波纹板叶片式分离器、角型除雾器。焦化项目脱硫装置管道迷宫式捕雾器带方法兰的结构由若干波纹板或百叶窗片组成,被气体夹带的液滴在惯性力的作用下,于板间弯曲通道中沉降,所形成的液膜借重力沿着板面下流至槽中,然后由排水管排出。当气速在临界值时,液体运动呈波纹形,若气速高于临界值,液膜与板面脱离,并再度并再度被夹带入上升气流中。板上波纹弧度取90-120°,主要根据板间距离确定。若设计弧度不中以引起气流的循环流动,可用同样半径、增加波纹板中的弧度或同样弧长、减小半径的方法来改进。当然这些改进会增加压降。因此设计时须慎重考虑。通常板间距为10-25mm,若气流中含有固体微粒或粘稠液滴,必须加大板间距到30-50mm,否则狭窄的通道易被沉淀粒子或焦油堵塞。
捕雾器用于焦化厂、焦化厂脱硫工段,主要是去除煤气中携带的液滴。我公司采用模压型迷宫超薄结构,工艺精巧,重量轻,气体通道布置均匀,曲折阻力小,一般不大于20mmH2O,被广泛应用在各种气体洗涤塔。(洗氨塔、洗苯塔、终冷塔、预冷塔、硫化氢洗涤塔、直接式煤冷却塔、烟气净化塔、CO2,吸收塔、脱硫塔等)。
江西省萍乡市迪尔化工填料有限公司为满足客户需求,加工的捕雾器适用于塔器顶部或侧线气相出口,以脱除气相中夹带的雾状液滴、液沫及微量固体颗粒。特别是当气相中含有微量固体颗粒及晶体时,新型高.效折流板除沫(雾)器有较强的抗堵塞性能,是丝网除沫器所不可替代的,一个设计合理、性能良好的折流板除沫(雾)器应该具有如下特征:
1、气体水平方向进入,折流板竖直排布;
2、除沫器内具有良好的液体手机和排液结构;
3、液体再夹带量少,改善了除沫(雾)效果,提高了处理能力;
4、对大雨5-以上的液滴,脱除效率一般大于百分95;
5、操作弹性大,通常可达60-120%,有时甚至高达百分40-140;高效折流板捕雾器具有除沫(雾)效率高,操作弹性大,适应性强等优点,在国内多套大型装置中成功应用,取得了很好的经济效益及社会效益。
不锈钢折流板除雾器包装方式:木箱;
不锈钢折流板除雾器运输方式:汽运;
材质:304/304L/316/316L/双相钢/钛材等;
