施工案例:农用产品精馏装置工艺安装现场 350Y波纹,槽盘分布器,收集器,支撑压栅和金属散堆填料
发布者:塔内件厂家 发布时间:2023-11-23 浏览次数:1098

农产品是粮食的主要来源,对于国家粮食安全至关重要。在全球化的今天,保障自己的粮食安全,也是维护国家独立和发展的重要保障。农业是区域经济发展的重要支柱,不同区域的地域特色和自然条件,也形成了各自的农业特色和产业链,增加了地区的经济价值和活力。

目前农用产品的化工装置也很受国家重视,以下是我公司供货某农产品单位,精馏精细化工的安装现场,此项目供6个塔,直径都是DN1000,每塔分6段,选用产品是按标准的填料塔设计而成,具体供货有350Y波纹,槽盘分布器,收集器,支撑压栅和金属散堆填料(矩鞍环)等内件,此项目客户也是实验装置,采购6个塔,每个塔装的填料高度和产品稍有差异,也是希望同过这样的实验选择效率更高的装置出来,在计划加大直径上项目。

以下是安装现场及我公司安装人员:

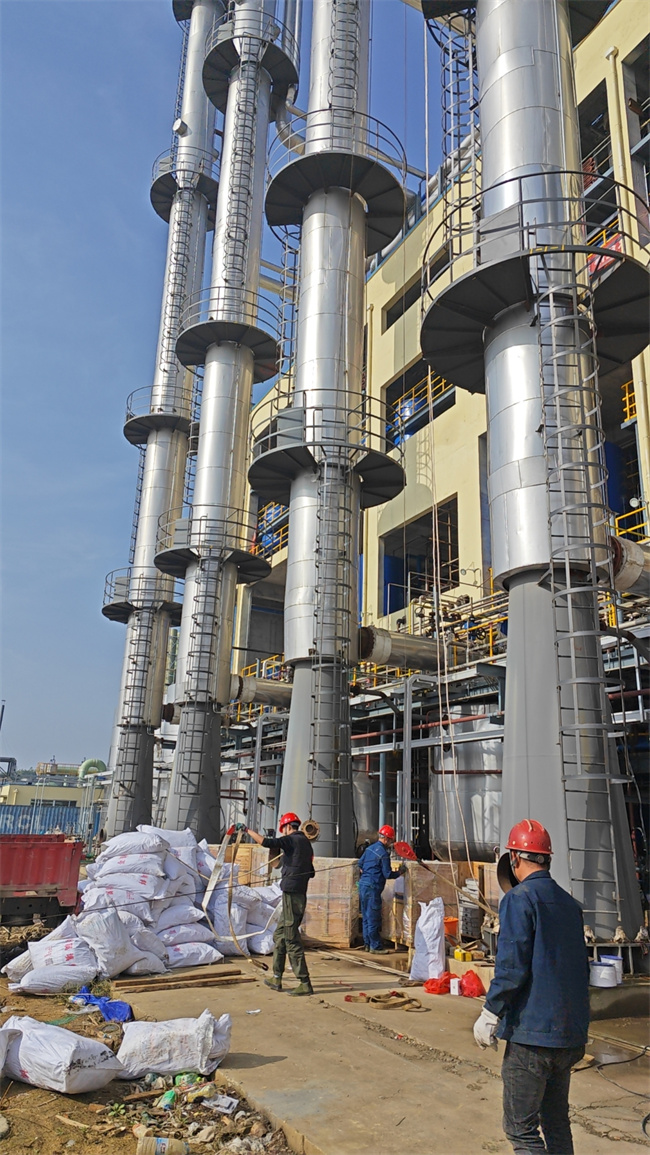

以下是安装现场:

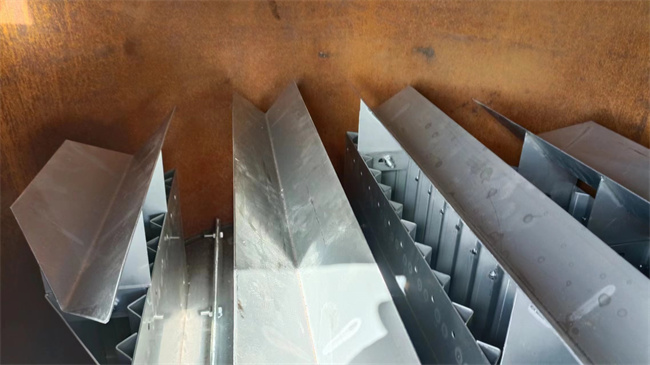

以下是分布器安装及校验:

以下是350Y孔板波纹安装:

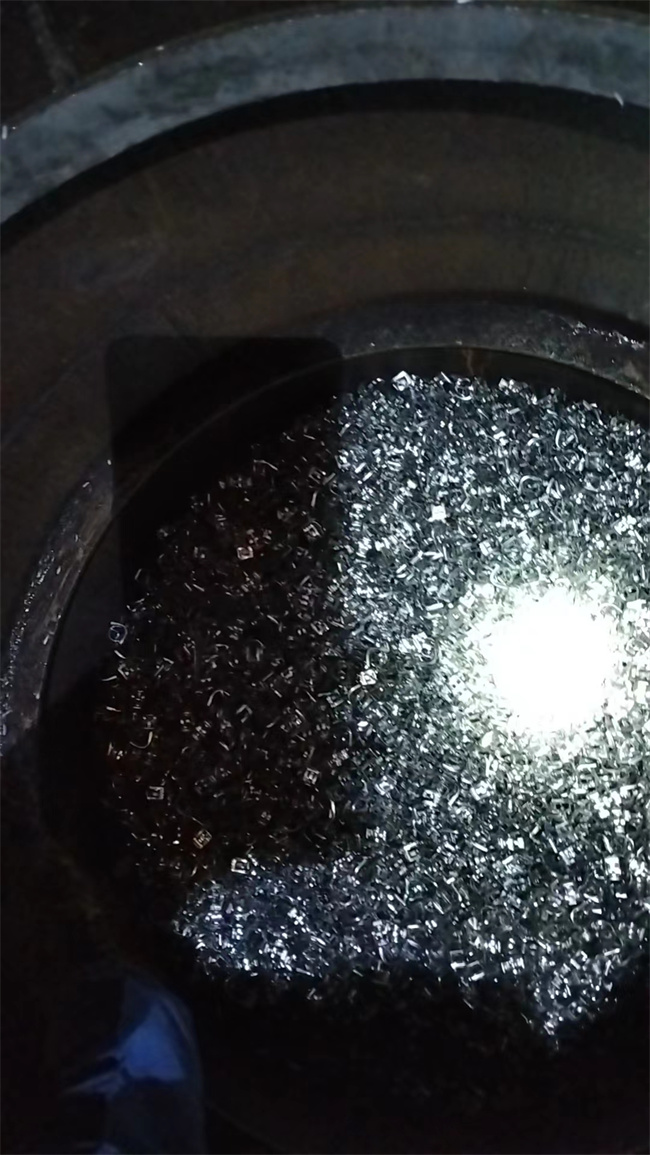

以下是矩鞍环安装:

 塔内件简单安装方法:塔填料中需焊接的内件,如填料支承、液体收集器、气液分布器等应在填料安装前完成,以防焊渣进入塔填料内引起火灾。金属填料表面的油层在焊渣的高温条件下很容易起火,塑料填料更容易引起火灾。焊渣留在塔内还会引起液体分布器堵塞,影响塔效率。若有些部件必须在填料安装过程中或完成后进行,需在焊接下方铺设石棉布、石棉板等,使焊接与填料隔离。

 孔波波纹的简单安装方法:安装小直径整盘规整填料时,务必先将防壁流圈翻边、摆正。第一盘填料波纹片方向与支承栅条方向成45°角,相邻两盘填料波纹片成90°角依次放入塔内,并用圆盘适当压紧。 安装填料时,安装人员不应总站在塔截面中部,这样易形成四周高中间低的锅底现象。 每盘填料组装最后一块需借助滑板安装。由于塔的不圆及其它原因有时需将填料酌情加片或减片,以使填料适合塔体。填料安装过紧会导致填料片变形,填料总高加高,上端面不平,效率通量下降。同样,填料安装过松,会导致气液分布不均,分离效率下降。某些特殊情况,效率和通量允许时,由于时间不允许或其它原因,板式塔改规整填料塔塔圈不能割除,则制作一些直径与塔圈相符的填料,安装在塔圈处。
