2021.12月份,迪尔填料公司供河南安阳某气体公司净化装置甲醇洗尾气洗涤塔改造项目,此项目是迪尔化工填料从项目设计、加工制造、安装售后一条龙服务,由于客户要求在φ4800的塔径下能满足最大工况的40-105%的操作弹性,材料选择应考虑到CO2、H2等介质的影响。筒体、格栅,填料及内件材质为304L。对于填料塔,液体分布器型式的选择是至关重要的,否则填料的高性能就不能得以充分发挥,不良的液体分布可使填料的性能下降50~70%。尤其对规整填料等低压降填料,在我们的设计中,线分布型悬挂式一、二级抗堵塞槽式液体分布器就是针对上述特点设计选用的。;在本设计中,全部填料段顶端的液体分布器均采用线分布型悬挂式一、二级抗堵塞槽式液体分布器,。该设计可以有效降低分布期器内流速,提高分布质量。分布器二级窄槽的两侧设有垂直放置的长条形布液板。在设计液体负荷下,布液板下缘单位长度上的液体流量应当均等,流量偏差小于5%为高水平液体分布器。布液效果很好。同时防止流出的液体被夹带。溢流孔采用高弹性孔缝,有效防止堵塞,满足长周期运转要求。采用特殊结构,使一级槽全连通,在操作弹性很大的范围内,均能保证液体分布的均匀性。
甲醇洗尾气洗涤塔(C2207B)Ф4800mm
塔径 |
填料号 |
填料型号与高度 |
φ4800 |
1#段填料 |
金属板波纹填料,填料高度6.0m |
物系表面张力(surface tension):35 m N/m, 粘度(viscosity):~0.87 cp
(1)该塔塔径φ4800 ,填料塔;
(2)全塔共设置一段填料, 金属板波纹填料,填料高度6.0m;
(3)填料段上方设置脱盐水进料分布管;
(4)填料上部设置适合小液量分布的二级槽式液体分布器,保证液体均匀分布;
(5)填料段上下设置格栅填料压圈及填料支撑;
(7)填料段下方设置双列叶片气体进料分布器;
以下附图净化装置甲洗尾气洗涤塔改造项目安装情况:

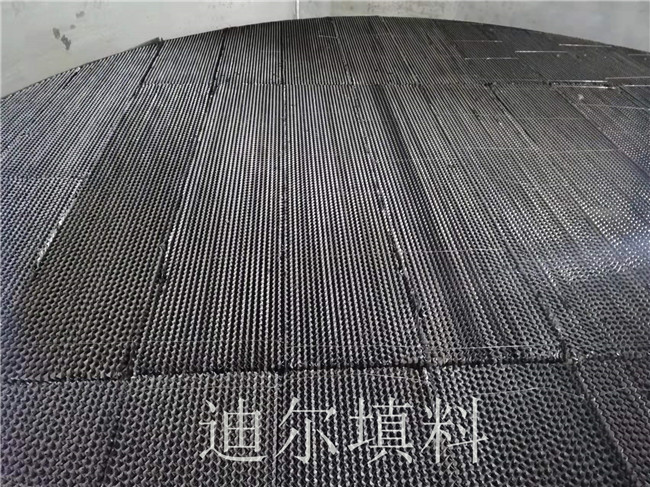

以上为DN4800波纹填料安装后情况图

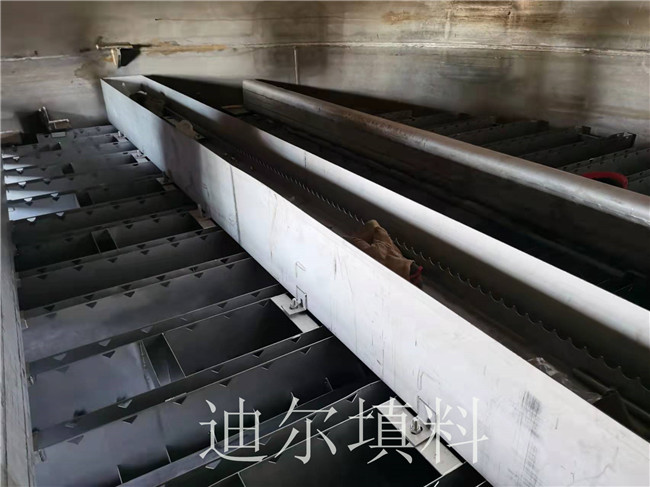

以上为DN4800槽式分布器安装后情况图

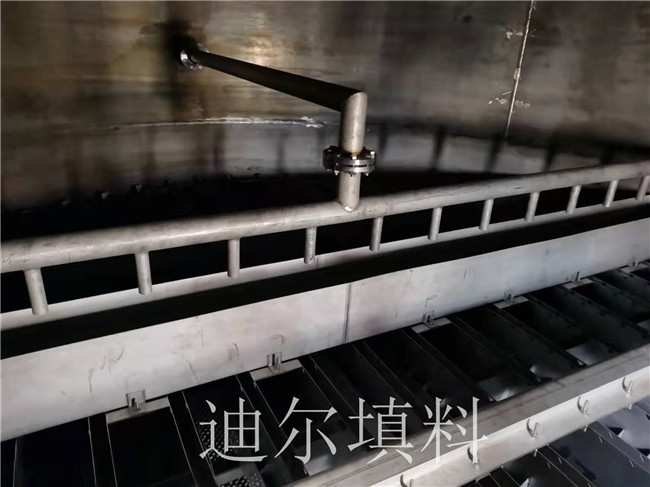

以上为进液分布管安装后情况图

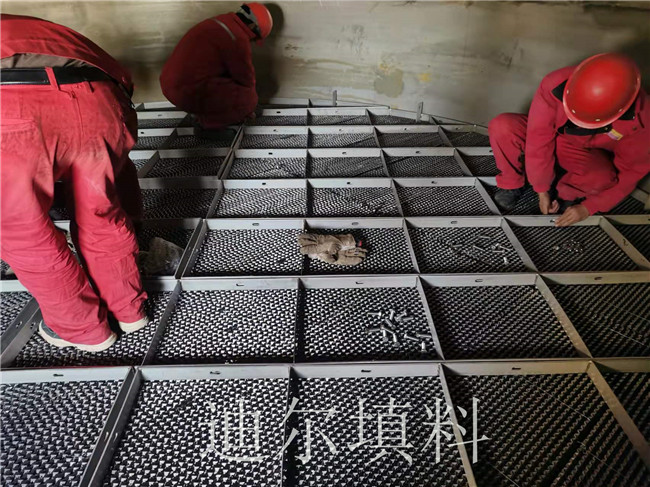

以上为DN4800压栅安装后情况图

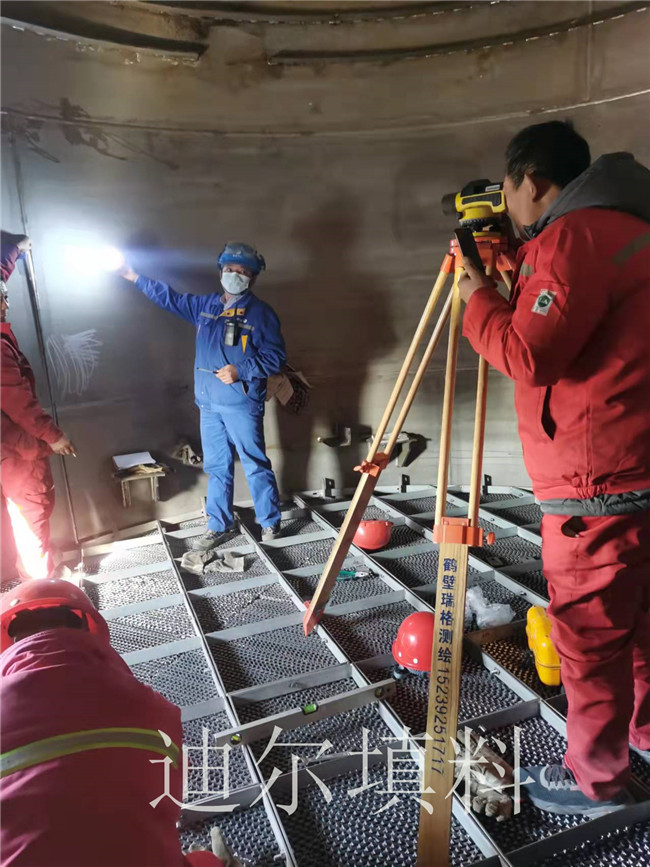

以上为客户技术部、工程部等现场针对产品安装后水平测试情景
此次净化装置甲醇洗尾气洗涤塔改造项目,迪尔填料公司于元月份全部安装完工并通过验收。
