迪尔填料为您介绍浮阀塔板的选用原则及优点
发布者:塔内件厂家 发布时间:2017-11-22 浏览次数:3503

   浮阀塔板是在塔板上开有较大的孔口,在孔口上装有可随气速大小而上下浮动的阀片,因而称为浮阀塔板。由于孔口上的阀片可随气速大小而上下浮动,故这种塔板在操作的气量范围内可保持阀孔气速几乎不变,具有良好的操作性能。浮阀的种类很多,其形状有圆形、条形及方形,性能也有些差别,但大体上具有下列优点:

(1)结构简单造价低:虽然浮阀塔在塔板上装有很多阀片,但由于阀片结构简单,可冲压制造,而且安装无需螺钉固定,十分方便,所以其制造费和安装费都比较低,约为泡罩塔的60-80%,为筛板塔的120-130%。

(2)生产能力大:浮阀在塔板上可安排的比较紧凑,因为浮阀塔的生产能力比泡罩塔大20-40%,接近筛板塔的生产能力。

(3)塔板阻力小:气流通过塔板时,其流路情况比较简单,且当气体流量增加时,阀片的开度增加,阀孔气速增加不大,因为其塔板阻力也增加不多。

(4)操作弹性大:浮阀可在一定范围内浮动,以适应气量的变化,故此浮阀塔的操作弹大。在较宽的气速变化范围内,板效率变化较小,其弹性一般为5-9,以筛板和泡罩大的多。

(5)塔板效率高:浮阀塔板上,气液接触状态良好,同时由于气体通过塔板时是以水平方向吹入液层,液沫夹带量少,因此其塔板效率较高,比泡罩高10-15%。

(6)对于黏度稍大及有一般聚合现象的系统浮阀塔板也能正常操作。

浮阀塔板的缺点有:

(1)低气速时仍有泄漏,导致板效率下降。

(2)浮阀阀片有卡死、吹脱的情况,导致操作、维修困难。

(3)塔板压降较大,妨碍了它在高气相负荷及真空塔中的应用。

浮阀塔的突出优点是具有较大的操作弹性(一般可达4-5,特殊设计时可达10),其处理能力和传质效率与筛板塔相仿,压降也不大,因此获得了广泛的应用。其结构比筛板塔稍复杂,造价也高些,对于含固体、易结垢物料不适用。

       浮阀塔的选用原则是:适用于污垢物料、高弹性比、真空操作、大液气比的情况;

       迪尔化工填料是生产塔内件浮阀塔盘的企业,欢迎来电咨询或来厂指导考察;

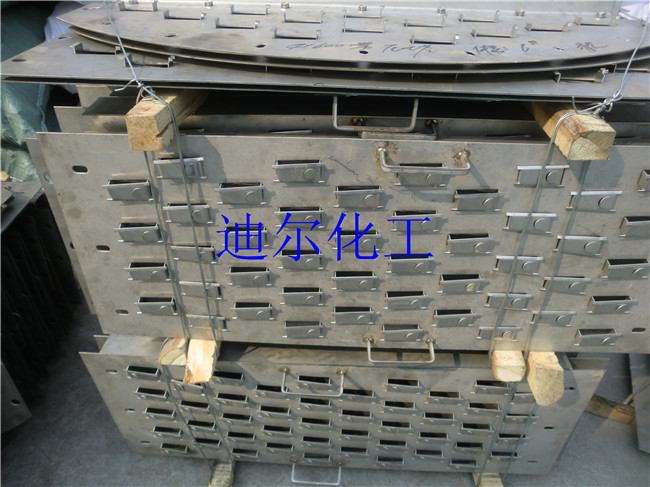

                                                           条型浮阀成品图

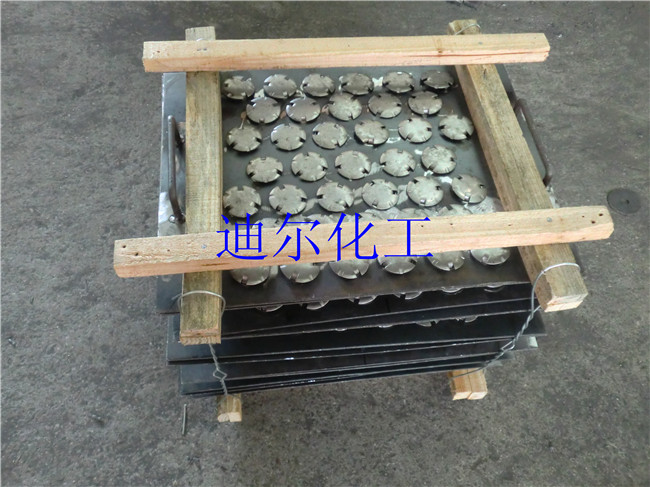

                                                           FI浮阀塔盘成品图

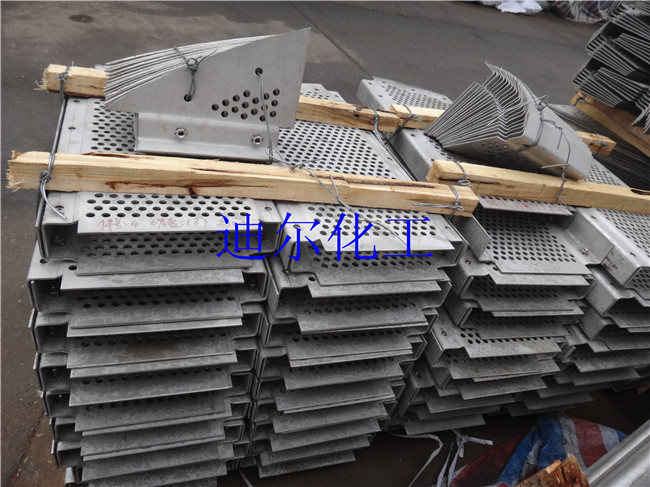

                                                               筛板塔盘成品图
