1、简介
鲍尔环是一种圆柱类型的环，它的环外径等于高度，在环壁上有两排带有内伸舌片的窗，每层窗孔有5个舌片。鲍尔环的结构有助于环的内外充分相通，从而得到很好地使用，提升了气液分布。良好的结构设计让鲍尔环了更好的性能，在相同的条件下，一个鲍尔环的处理量相当于2个以上的拉西环的处理量。
2、特点
鲍尔环填料具有通量大、阻力小、分离效率高及操作弹性大等优点，与旧的拉西环填料相比进步很大。
3、规格参数
参照化工部21556.2-95标准：
|
名称
|
规格
|
直径x高度x壁厚
|
比表面积
|
空隙率
% |
堆重
kg/m3 |
堆积个数
个/m3 |
干填料因子
m-1 |
|

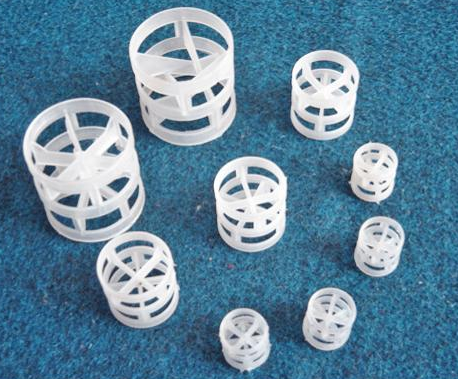

塑料鲍尔环
|
Φ25
|
25×25×1.2
|
213
|
91
|
85
|
48300
|
285
|
|
Φ38
|
38×38×1.4
|
151
|
91
|
82
|
15800
|
200
|
|
|
Φ50
|
50×50×1.5
|
100
|
92
|
60
|
6300
|
130
|
|
|
Φ76
|
76×76×2.6
|
72
|
92
|
62
|
1930
|
92
|
|

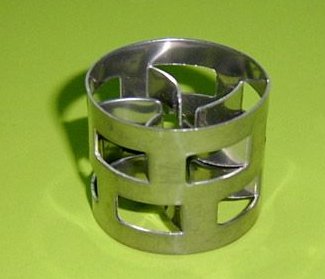

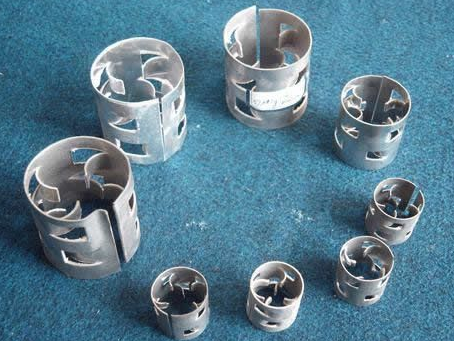

金属鲍尔环 |
Φ25
|
25×25×0.5
|
219
|
95
|
393
|
51940
|
255
|
|
Φ38
|
38×38×0.6
|
146
|
96
|
318
|
15180
|
165
|
|
|
Φ50
|
50×50×0.8
|
109
|
96
|
314
|
6500
|
124
|
|
|
Φ76
|
76×76×1.2
|
71
|
96
|
308
|
1830
|
80
|
|

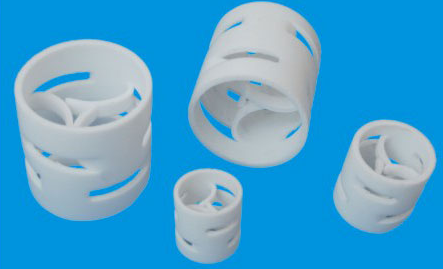

陶瓷鲍尔环
|
Φ25
|
25×25×3
|
210
|
73
|
630
|
36000
|
540
|
|
Φ38
|
38×38×4
|
140
|
75
|
590
|
12000
|
332
|
|
|
Φ50
|
50×50×5
|
100
|
78
|
520
|
4900
|
210
|
|
|
Φ76
|
76×76×9
|
70
|
80
|
470
|
1500
|
137
|
4、材质
目前市场上的鲍尔环填料有四种材质：金属、陶瓷、塑料、化工等。
其中金属材质：304、316、316L、碳钢、201等。
陶瓷材质中：硬质瓷，软质瓷、特种瓷等。
塑料材质中：PP、RPP、CPVC、PVDF、PVC等。
化工材质中：聚丙烯、聚乙烯等
5、主要技术参数及指标(举例)
比如：不锈钢鲍尔环填料
材质 (材质牌号:304)0Cr18Ni9
材质密度， 7.85g/cm3
数量，7.5m3
使用温度, ≤400℃
抗压强度, ≥8N/mm
特性参数
产品规格 (1”)φ25
外观质量 外观完好,表面平滑、完整，边边缘无毛刺、裂痕等缺陷。
直径×高×壁厚, φ25×25×0.5mm
堆积个数, 51940只/m3
堆积重量, 393kg/m3
比表面积, 219m2/m3
空隙率,95%
干填料因子, m/-1 255
产品执行标准 参照《不锈钢鲍尔环填料》(HG/T21556.2-1995)执行
备注：信息于2017-5-5日网站改版信息转载
 |
||||||
 |
|
 |
||||
 |
||||||
 |
||||||
