2024.07.01迪尔设备与您分享金属双锥形筛孔波纹穿流筛板
发布者:塔内件厂家 发布时间:2024-07-01 浏览次数:56
  迪尔设备设计制作的金属双锥形筛孔波纹穿流筛板是CO2吸收塔内件塔盘优先选择,以下江西省萍乡市迪尔化工有限公司小编详细为您作不锈钢双锥形筛孔波纹穿流筛板的介绍:
双锥形筛孔波纹穿流筛板特点为:在平板上开孔,然后压成波纹型的筛板,不设降液管,波纹有助于适应液体和气体负荷的变化,波纹塔板在提高操作弹性上取得了一定的效果,但仍需对其进行再次改进,提高处理量特别是液体处理量,以满足日益增长的工业需求。
  双锥形筛孔波纹穿流筛板解决的技术问题是:改善普通波纹塔板通量不足的缺陷。本发明的目的在于提供一种结构简单的双锥形筛孔波纹塔板,该塔板能够增大液相通量、减小湿板压降,可采用更小板间距,与其他类型塔板相比,相同高度下可以安装更多数量的塔板,可用于精馏、吸收等领域。

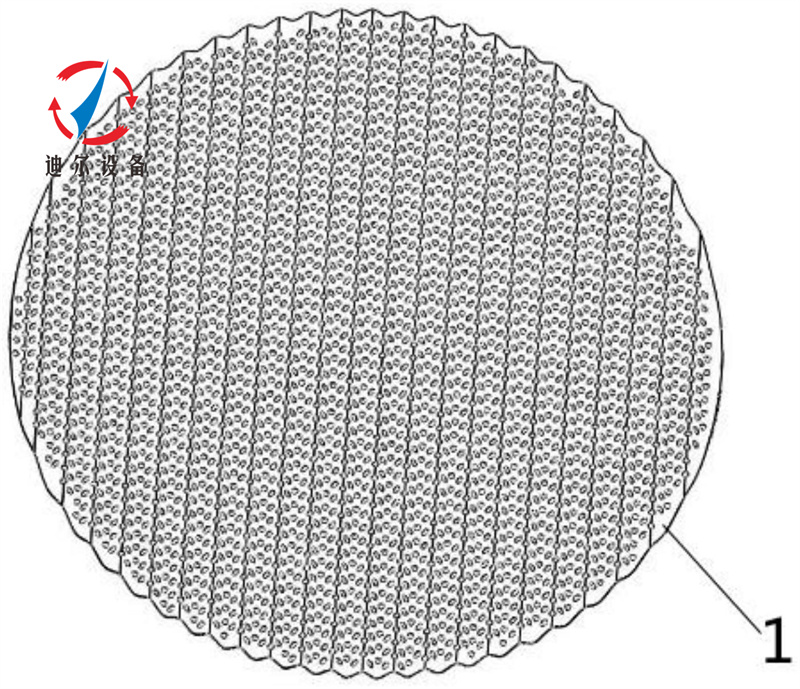

将波纹塔板为折叠成截面为正弦曲线的波纹塔板,波纹塔板的波峰处沿长度方向均匀间隔设有多个波峰筛孔,波纹塔板的波谷处沿长度方向均匀间隔设有多个波谷筛孔,波纹塔板的波峰与波谷之间的侧部的中间处沿长度方向均匀间隔设有多个侧方筛孔,所述波峰筛孔及侧方筛孔均是正锥形筛孔,波谷筛孔为倒锥形筛孔;其中,所述侧方筛孔的的出风方向为侧向出风。
  双锥形筛孔波纹穿流筛板直径可为300~20000mm,所述波峰筛孔、波谷筛孔及侧方筛孔的筛孔直径均为3~100mm,相邻两个间隔的筛孔圆心距均为1.5~300mm;所述波纹塔板的开孔率为5%~40%。
  金属双锥形筛孔波纹穿流筛板实拍相片:
