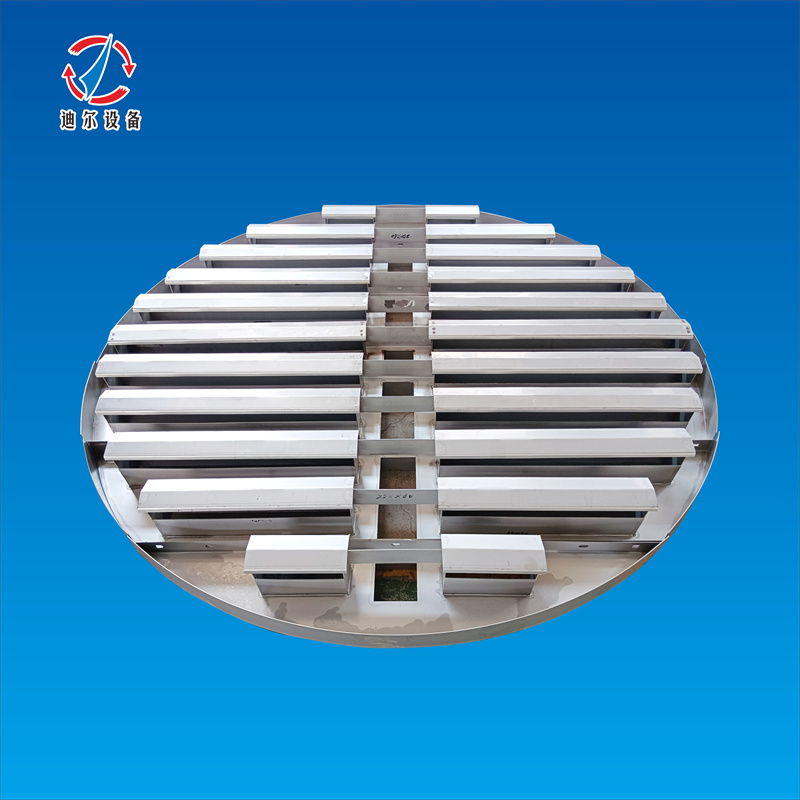

槽盘分布器
发布者:塔内件厂家 发布时间:2017-05-08 浏览次数:5683



1)产品说明:

      江西省萍乡市迪尔化工填料有限公司为满足客户需求,加工的分布器由矩形升气管、角钢和槽钢形导液管、燕尾式或槽钢形挡液帽、铺板、支撑圈和支撑梁组成。它与盘式液体分布器的主要差别在于上大下小的两排小孔分别开在矩形升气管的上部、中部或中下部,同一垂线上的异径小孔被角钢或槽钢导液管罩住。盘中液体经喷淋孔进入导液管,在导液管的保护下液体穿过高气速区和变气速区,自低气速区落下,故导液管伸出长度取100mm

  2)产品分类:

   江西省萍乡市迪尔化工填料有限公司为满足客户需求,加工的分布器焊接型槽盘和可拆型槽盘。大中型塔多采用焊接槽盘。槽盘式气液分布器有4大技术关键:漏液、水平度、热变形和液流网络。可拆型槽盘比焊接式槽盘更容易漏液,现场试漏要求是局部渗漏为合格,滴漏为不合格。对于可拆型槽盘,由于底板较薄,螺栓再密也难以保证不滴漏,故应采用分块法兰以增加密封性。为确保槽盘式气液分布器各喷淋小孔的水平度≤3mm,除了保证主梁的扰度、支撑圈的水平度之外,需在主梁上端面设一块调节板。对于采出大量的槽盘式气液分布器(或集油箱)、需精心设计抽出斗、抽出主渠、抽出支渠和毛渠所组成的液流网络,以保证大的出量。

3)产品性能

槽盘式气液分布器是一种内回流式的液体分布器,具有以下优良综合性能:

低占位,多功能;抗堵塞,带液停;升液位,高弹性;宜采出,适闪蒸;液均匀,气均衡;利传热,耐摆动;混合良,水平恒;防漏液,抗变形;网渠畅,适反应;压降低,通量增;用途广,投资省。

   4槽式分布器与槽盘分布器区别:

    1.布液原理一样,气体通道不同。

    2.两者液体分布都是利用同一液面下,液体流速一致的原理

    3.槽式分布器气体是从槽间穿过,槽盘式分布有升气管作为气体通道

    4.槽式分布器与塔是点支撑,操盘式分布器需要与塔焊接起来。

    5.槽式的更可靠些,槽盘安装不当有漏液。

    6.槽式液体分布器 是一种综合性能优良的液体分布器。槽式液体分布器具有安装简便,液体分布均匀,喷淋点密度大,压降低等优点,目前应用十分广泛。

   7.槽盘式气液分布器 槽盘式气液分布器兼具液体收集器、液体分布器、气体分布器、三者功能,具有所占用空间高度低,抗堵塞能力强、无液沫夹带、操作弹性大及压力降低等优点。



分布器包装方式:木箱;

分布器运输方式:汽运;

材质:PP/PVC/CPVC/PVDF/PTFE等;

材质:304/304L/316/316L/双相钢/钛材等;
