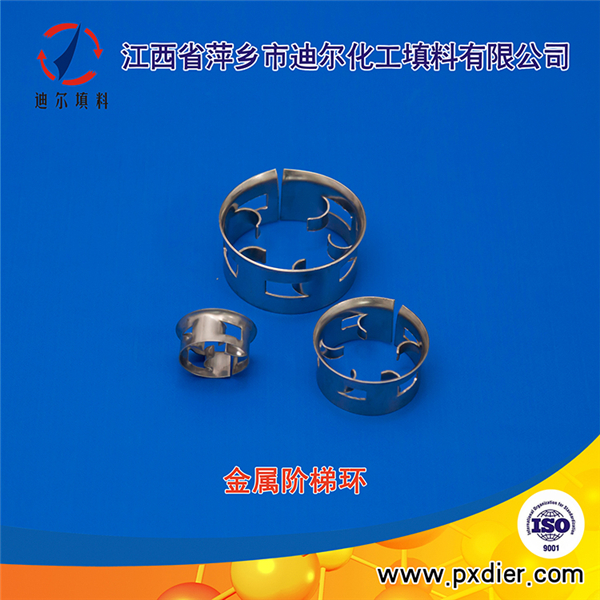

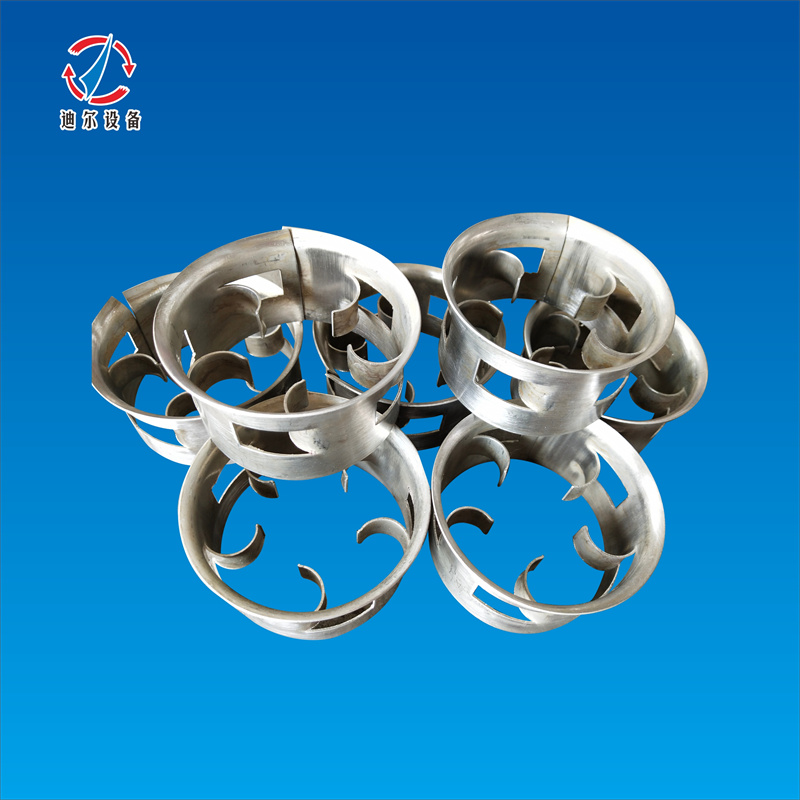

金属阶梯环
发布者:塔内件厂家 发布时间:2017-05-05 浏览次数:3017




1)产品说明:

江西省萍乡市迪尔化工填料有限公司生产的金属阶梯环吸取了短拉西环的优点而对鲍尔环的改进,环的高径比为1:2,并在一端增加了锥形翻边,减少了气体通过床层的阻力,并增大了通量,填料强度较高,由于其结构特点,使气液分布均匀,增加了气液接触面积而提高了传质效率。

2)产品技术参数:

型号

规格尺寸

堆积个数
no/m3

比表面积
m2/m3

空隙率
%

干填料因子
m-1

Dg16

16×8×0.4

290000

240

92

300

Dg25

25×12.5×0.5

97160

220

93

273.5

Dg38

38×19×0.8

31890

154.3

94

185.8

Dg50

50×28×0.8

12600

109.2

95

127.4

Dg76

76×38×1.0

3420

90

97

112.4


3)产品特点:

1、减少压力降:金属阶梯环在气液流的路径上空隙大,通量大,可以有效的减少气压降。

2、增大反应塔容量:反应塔容量的增大是压力降减少的直接原因。金属阶梯环使反应触点远离伴有溢流现象的压力降触点,这意味着能处理更多的气液,反应塔容量加大。

3、增强防污能力:金属阶梯环的指向位置使气液流方向上的空隙达到大值,因此任何固体的圬垢都能随着气液流通过填料层。

4、提高反应效率:金属阶梯环大限度保证其环面垂直而非平行,这种设计运用在传质中优势更为突出。因为反应效率取决于接触面的大小。平行面的设计会使环内侧面接触不到液体,从而形成干面。干面在传质中几乎不起作用,但是金属阶梯环的垂直设计大大降低干面的可能性,从而有效的增强了效率。

4)产品应用:

     江西省萍乡市迪尔化工填料有限公司生产的金属阶梯环由英国传质公司开发的一种新型开孔型填料。阶梯环(CMR)它的高约为直径的一半,一边有锥形翻边,环壁上开有窗孔,并有弯曲叶片伸向环心。由于高度减小及锥形翻边的特殊结构,不但改善了填料层内气液分布,而且增加了气液接触点,有利于液体汇聚分散及膜表面的不断更新,使传质得到强化,一般阶梯环填料较鲍尔环填料的通量可提高1020%,压降低3040%,分离效率视具体工艺均有不同程度的提高。阶梯环具有壁薄、耐热、空隙大、通量大、阻力小等特点,特别适用于真空精馏塔,处理热敏性、易分解、易聚合、易结碳的物料。



金属阶梯环填料包装方式:编织袋;

金属阶梯环填料运输方式:汽运;

材质:陶瓷/PP/PVC/CPVC/PVDF/PTFE等;

材质:304/304L/316/316L/双相钢/钛材等;
